СРК-М3-01 Согласователь работы кондиционеров

Описание

Согласователь работы кондиционеров СРК-М3 предназначен для автоматического управления кондиционерами в помещении, для поддержания заданной температуры воздуха.

Управляющий модуль СРК-М3 выпускается в двух вариантах конструктивного исполнения:

 - базовый вариант СРК-М3 в корпусе IP40 шириной 6 модулей для монтажа на Din рейку - https://www.avk-klimat.ru/catalog/soglasovateli-i-adapteryi/srk-m3-soglasovatel-rabotyi-kondiczionerov/

 - вариант в боксе СРК-М3-01 в корпусе IP65 шириной 8 модулей для монтажа на стену.

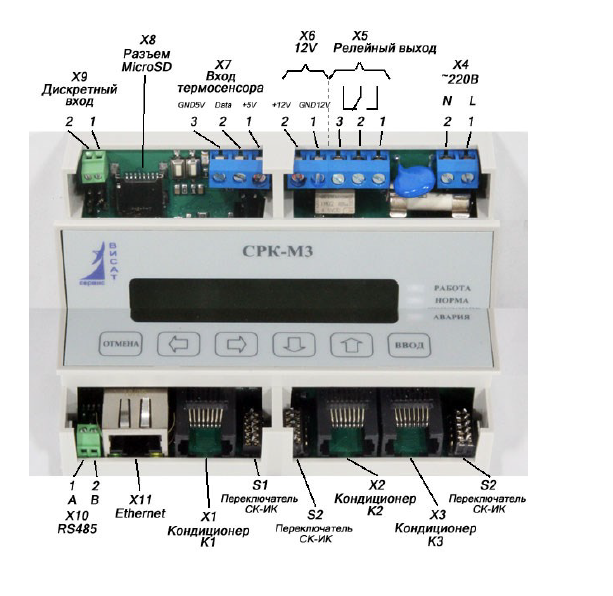

Модуль СРК-М3-01 имеет в своем составе следующие аппаратные составляющие:

- 32-х битный микроконтроллер;
- часы реального времени;
- жидкокристаллический дисплей с подсветкой (2 строки по 16 символов) и сенсорная клавиатура из 6 кнопок на лицевой панели;
- 4 светодиода на лицевой панели, отражающих состояние СРК-М3, линий связи, состояния системы;
- интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
- интерфейс ETHERNET 10/100;
- один дискретный вход 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
- один релейный выход до 1А (230В) для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
- встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
- разъем для microSD карты;
- импульсный блок питания с расширенным рабочим диапазоном (110-240В);
- один канал АЦП для измерения напряжения фазы c гальванической развязкой от основной схемы.

Назначение
Согласователь работы кондиционеров СРК-М3 (далее СРК-М3 или изделие) предназначен для автоматического управления кондиционерами в помещении, для поддержания заданной температуры воздуха.
СРК-М3 был разработан для согласования работы кондиционеров, работающих в одном помещении в климатической системе с резервированием N+1. Количество подключаемых кондиционеров от 1 до 3.

Особенности встроенной программы СРК-М3-01

Встроенная программа СРК-М3-01 имеет следующие возможности:

- включение/выключение и введение в группу ротации индивидуально каждой единицы оборудования (кондиционера, вентилятора, обогревателя). Для каждого из них можно задать функции управления: не использовать, отключен, только резервный, в группе ротация резервного , рабочий, всегда включен;
- при ротации резервного ОКВ, выключение рабочего ОКВ и перевод в состояние резервного происходит с устанавливаемой задержкой и только после включения бывшего резервного, выхода его на рабочий режим и отсутствия у него аварии (время задержки устанавливается пользователем от 0 сек);
- переключение на границе температурных интервалов происходит с гистерезисом по температуре, который задаётся пользователем;
- отключение кондиционеров по сигналу от пожарной сигнализации и/или внешней системы вентиляции;
- «обучение» интерфейсных ИК модулей путём записи в них сигналов «ВКЛ» и «ВЫКЛ» с «родного» пульта, поставляемого с кондиционером. Запись ИК пакетов (т.н. «обучение») возможна как индивидуально для каждого кондиционера, что позволяет подключать одновременно разные марки кондиционеров, так и одновременно для всех кондиционеров сразу, уменьшая трудоемкость настройки. Имеется возможность записи (скачивания) известных ИК пакетов в виде файлов по FTP интерфейсу;
- встроенный WEB сервер, позволяет выполнять просмотр и изменение параметров и состояния системы;
- DHCP клиент получения IP адреса. Возможна установка фиксированного IP вручную;
- уникальный MAC адрес с возможностью установки вручную;
- встроенный SNMP сервер для мониторинга системы кондиционирования (дополнительно поставляется файл MIB базы);
- протокол MODBUS для связи с внешней системой мониторинга, имеются практически все основные версии интерфейсов для протокола MODBUS (RS485-RTU, MODBUS RTU over TCP, MODBUS TCP);
- SMTP клиент отсылает E-Mail сообщения до 5 адресатов;
- SMS/SMTP клиент для отправки SMS сообщения через SMTP-SMS шлюзы;
- SMS/GSM клиент для отправки SMS сообщения через подключенный модуль GSM связи - СРК-М3-GSM;
- загрузка пользователем новой прошивки (обновление) в СРК-М3 и все модули а) удалённо по сети Ethernet; в) через SD карту;
- встроенный FTP сервер предоставляет доступ к внутренней файловой системе СРК-М3, что позволяет удаленно скачивать/сохранять/записывать, конфигурационный файл, содержащий все параметры настройки системы, файлы ИК пакетов, файлы журнала работы;
- ввод основных параметров используя 7-ми клавишную клавиатуру, 2-х строчный ЖК экран и 5 индикаторных светодиододов.

Наличие встроенного WEB сервера позволяет производить настройку СРК-М3 с большого экрана компьютера или ноутбука и отказаться от встроенной клавиатуры и экрана. На системной плате СРК-М3 имеется кроме кнопки сброса сервисная кнопка, которая позволяет установить заводские настройки, сбросить пароли, а на лицевой панели присутствуют только светодиоды, отображающие состояние СРК-М3, линий связи, состояния кондиционеров.

Встроенный WEB сервер и система диалога с экрана и клавиатуры блоки с многоуровневым меню позволяют вводить, изменять и просматривать:

параметры системы: (дата, время, режимы работы);
- параметры связи: МАС адрес, сетевые настройки - IP адрес, маска шлюз, настройки для SMS и E-MAIL;
- параметры канала управления для каждого кондиционера (тип и адрес интерфейсного модуля, тип адаптера для интерфейса сухих контактов);
- «обучать» ИК интерфейсы с «родного» ИК пульта кондиционера;
- обновлять в СРК-М3 прошивку ПО;
- управлять работой согласователя (команды тестирования, перезагрузки и т.п.);
- журнал истории работы в котором отражаются все события, температура помещения, сетевое напряжение, состояние кондиционеров.

Комплектность поставки версии СРК-М3-01:

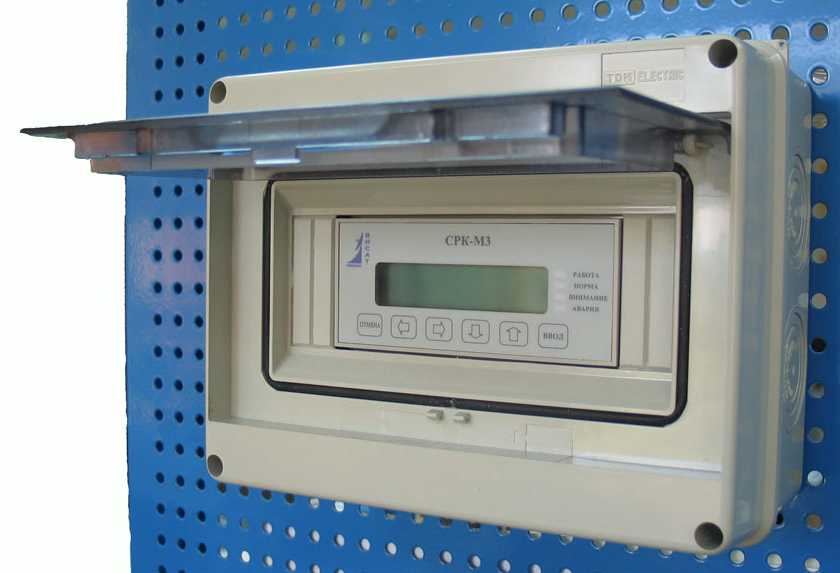

- устройство в пластиковом боксе IP65 шириной 8 модулей для монтажа на стену;
- термосенсор DS18B20 с кабелем 3 метра
- руководство по эксплуатации;
- упаковка.
