СК-4A Адаптер

Описание

Адаптер СК-4А предназначен для внешнего управления и мониторинга состояния определёнными моделями кондиционеров фирмы Daikin серии Sky Air, VRV и Fancoil, у которых предусмотрено подключение фирменного адаптера Daikin KRP4AA51, KRP4AA52, KRP4AA53 или KRP4AA54.

Связь и управление адаптером осуществляется через интерфейс сухих контактов.

Адаптер разработан для работы с устройствами, имеющими на выходе интерфейс сухих контактов, например СРК-М3, СРК-М, СРК-М2 через модули СРК-М2-СК, и аналогичные. Адаптер является расширенным функциональным аналогом фирменного адаптера Daikin KRP4AA51, KRP4AA52, KRP4AA53 и KRP4AA54.

Принцип работы. Адаптер СК-4A подключается к клеммам P1 и P2 на плате внутреннего блока кондиционера или на проводном пульте управления. К внешним цепям управления адаптер подключается через интерфейс сухих контактов к клеммам В1, В2, ВС, W1-W4. Адаптер, приняв соответствующую команду через интерфейс сухих контактов В1, В2, ВС от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК, и в соответствии с настройками адаптера, формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта, аналогичные сигналам оригинального адаптера KRP4AA51, KRP4AA52, KRP4AA53 или KRP4AA54. Состояние кондиционера выдаёт на контакты W1-W4.

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата (см. рисунок 2) с контактными клеммами «под винт» с шагом контактов 5 мм. Клеммы W1, W2, W3, W4 BC и B1 для соединения с интерфейсом «сухих» контактов согласователя, клеммы P1 и P2 для подключения адаптера к контактам P1 и P2 на проводном пульте кондиционера или к клеммам P1 и P2 во внутреннем блоке кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи в кондиционер уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. Температура от пульта (ПДУ) в этом случае игнорируется. Переключатели SW1.1, SW1.2, SW1.3, SW1.4 и SW1.5 предназначены для установки режима работы.

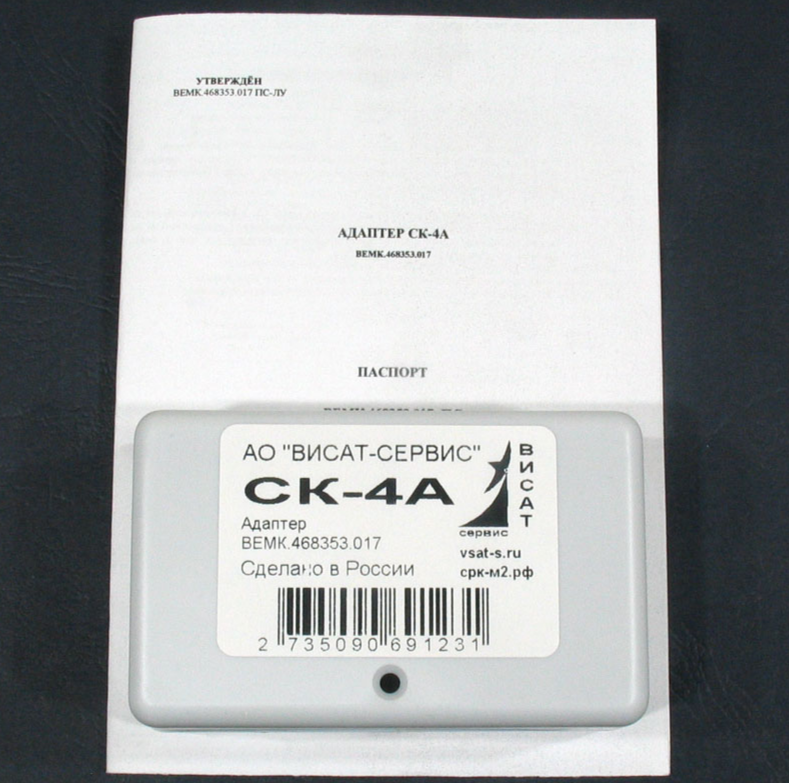

В комплект поставки адаптера входит:

плата СК-4A в корпусе;
руководство по эксплуатации, объединённое с паспортом.
